Ультразвуковой акустический комплекс ЛАС "Сканер - 2000"
"Сканер - 2000" - аппаратно-программный комплекс, относящийся к аппаратуре контроля технического состояния скважин. "Сканер - 2000" предназначен для оперативного акустического, геофизического исследования скважин образованных в результате размыва каменной соли. ЛАС "Сканер - 2000" позволяет определить геометрические размеры и формы полостей скважины в реальном масштабе времени. Новый локатор акустический скважинный «Сканер - 2000» создан сотрудниками ООО «НПО Поиск» при содействии специалистов ведущих университетов России - БГТУ "Военмех" и СПбГУ ИТМО.
Особенности нового прибора:
1 – Длина 970 мм, диаметр 76мм. Применение уникальных технологий дало возможность создать скважинный прибор столь малых размеров. Новый «Сканер - 2000» более чем в 2 раза меньше в сравнении с устаревшими аналогами, достигавшими длины в 2 - 2,5 метра.
2 – Блок антенн, изготовлен с применением новейших нано-технологий, что позволило отказаться от защитного оргстекла, которое используется в устаревших скважинных приборах, а также выдерживать большее внешнее гидростатическое давление до 35мПа в сравнении с устаревшими локаторами, выдерживающими только 20мПа.
3 – Кинематический блок, разработанный специалистами СПбГУ ИТМО позволил повысить крутящий момент и устранить помехи от коллекторного узла.
4 – Цифровой блок электроники, созданный специалистами БГТУ "Военмех", воплотил в себе новейшие разработки военно-промышленного комплекса России, позволил: уменьшить размеры скважинного прибора, уменьшить потребляемую мощность оборудования до 60Вт, проводить работы по сканированию подземных полостей (скважин) без поднятия технологических колонн.
5 – Более высокая рабочая частота позволила получить сфокусированный луч антенн. Использование высокой частоты при исследовании скважин позволило увеличить точность измерений на больших расстояниях, более чем в 2 раза по сравнению со скважинными локаторами, использующими низкие частоты 360кГц и 250кГц.
6 – Время регистрации одного контура (сечения) всего 70 секунд. Столь малое время регистрации позволяет почти в 2 раза уменьшить общее время работ по сканированию скважин.
7- Малые габариты и вес прибора позволяют провести исследование скважины, при технически сложном состоянии колонн не боясь потерять ("зацепить") прибор в скважине.
8- Прибор так же может использоваться как локатор муфт.
Ультразвуковой комплекс "СКАНЕР-2000"
Звуколокационный комплекс "СКАНЕР-2000" состоит из следующих основных частей:
-скважинный прибор "СКАНЕР-2000" (погружной модуль);
-наземный блок сопряжения;
-персональный компьютер в переносном исполнении и программное обеспечение для управления процессом регистрации данных и обработки результатов измерения;
Прибор изготовлен из специальных композитных, немагнитных материалов.
Скважный прибор "Сканер-2000" подключается к каротажной станции через головку зонда ГОСТ 14213-89 ГЗБ3-60 и 3-х жильный геофизический кабель (КТБ 3 ГОСТ 6020-68) длиною не более 5000м. Под заказ изготовляются приборы, совместимые с кабелем и кабельными наконечниками, для использования в каротажных станциях иностранного производства.
Основные технические характеристики
| 1. |
Диапазон измеряемых расстояний при ультразвуковой локации в растворе (в стандартной комплектации прибора) |
120м
|
| 2. |
Минимальное измеренное расстояние (по условному радиусу) |
0,3м |
| 3. |
Погрешность измерения расстояний (при наземной проверке), не более |
±2 %
|
| 4. |
Погрешность угла азимутальной привязки по магнитному полю земли, не более |
±1° |
| 5. |
Допустимое внешнее гидростатическое давление, не более |
28 мПа |
| 6. |
Рабочая среда |
Жидкая (рассол NaCl,углеводороды и нефтепродукты) |
| 7. |
Температура эксплуатации (рабочей среды)от
до
|
0°С
+85°С
|
| 8. |
Габариты: а) диаметр, не более
б) длина , не более
|
76 мм
970 мм
|
| 9. |
Масса не более |
18 кг |
| 10. |
Тип каротажного подъемника |
ПКС-2 |
| 11. |
Марка геофизического кабеля ГОСТ 6020-68 (КГ 3х075-60-90) |
КГБ 3 |
| 12. |
Длина геофизического кабеля, в зависимости от бухты КС |
(1000-5000) м |
| 13. |
Головка зонда ГОСТ 14213-89 |
ГЗБ3-60 |
| 14. |
Диаметр геофизического кабельного наконечника |
60мм |
| 15. |
Напряжение питания (сеть 50 Гц) |
110-240 В |
| 16. |
Потребляемая мощность не более |
60 Вт |
| 17. |
Срок службы не менее |
10 лет |
| 18. |
Время регистрации сечения не более |
70 сек |
Регистрация данных о скважине производится по сечениям с шагом по окружности 2 угловых градуса (180 измерений на одно сечение в течение 70 сек.). Данные в реальном времени отображаются на экране ПК и по командам оператора могут быть пропущены или сохранены для дальнейшей обработки.
Схема применения эхолокационного комплекса "Сканер-2000"
Программное обеспечение позволяет обрабатывать и получать следующую информацию:
- детальный анализ первичных измерений горизонтальных сечений c одновременным подсчётом площади сечения, коэффициента анизотропии и прочей информацией;
- вертикальные сечения в различных направлениях относительно "севера";
- аксонометрическая проекция подземной выработки;
- расчетное значение объема резервуара как суммы элементарных объемов между смежными горизонтальными сечениями;
- создание различных графиков;
- возможность перенести и обработать данные исследования скважины другими WINDOWS-совместимыми программами: WORD, EXCEL, MATLAB и др.
Результат исследования скважины с помощью ультразвукового эхолокационного комплекса "Сканер-2000"

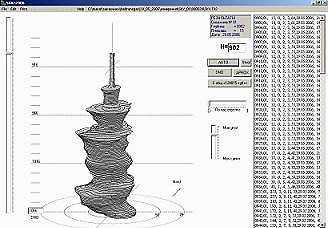

3-х мерное изображение размытой полости
аксонометрическая проекция скважины
просмотр данных в EXCEL

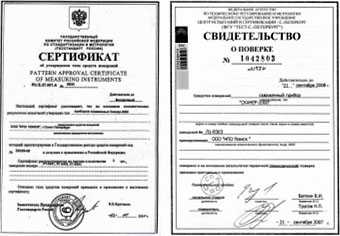

Прибор сертифицирован и включён в реестр измерительных средств РФ.
Приборы успешно эксплуатируют: с 1998г рассолопромысел солезавода "МОЗЫРЬСОЛЬ", с 2002г на рудниках "САЯНСКХИМПЛАСТ", с 2006г на подземных хранилищах газа "БелТрансГаз", с 2007г рассолопромысел "СОДА", c 2009г на строительствах ПХГ и исследованиях газоконденсатных скважин в дочерних предприятиях "ОАО ГазПром", с 2000г успешно используются в хранилищах нефтепродуктов и при размыве хранилища отходов, в КНР при технически сложном состоянии колонн, в том числе при измерениях через колонну.
Наше предприятие постоянно совершенствует выпускаемое оборудование. Все вопросы по модернизации и обновлению программного обеспечения, а также ваши пожелания направляйте по электронной почте или свяжитесь с нами по телефону.
